CENTRALSMØRING

Nummerering af DPX-fordelerblokke

Standard for montering og identifikation i centralsmøringssystemer

For at sikre korrekt montage, dokumentation og fejlfinding anvender JO Hydraulics en fast standard for nummerering af DPX-fordelerblokke og deres udgange. Standarden sikrer ensartet opmærkning og et fælles referencegrundlag – både internt og hos kunder.

Opdateret d. 26.06.2026

Hvorfor er nummerering vigtig?

Nummerering og bogstavtildeling anvendes til:

  • Identifikation i systemdiagrammer
  • Mærkning af slanger og rør
  • Teknisk dokumentation
  • Service og fejlfinding

Standarden sikrer et fælles referencegrundlag for alle centralsmøringssystemer leveret eller monteret af JO Hydraulics.

Overordnet systemprincip

Et centralsmøringssystem består typisk af en pumpe, som forsyner én eller flere fordelerblokke, der distribuerer smøremiddel videre til underliggende blokke eller direkte til smørestederne. For at sikre entydig identifikation opdeles systemet i:

  • Pumpe
  • Hovedblok (Master)
  • Underblokke
  • Udgange
  • Smøresteder

Nummerering af fordelerblokke

  • Den blok, der modtager smøremiddel direkte fra pumpen, betegnes Master
  • Underblokke nummereres fortløbende: 1, 2, 3 …
  • Nummereringen følger smøreretningen (flowet)
!

Vigtigt: Hvis en blok både forsyner andre blokke og har et smørested, skal den markeres med nummer og må ikke betegnes som Master. Dette sikrer korrekt sporbarhed i hele systemet.

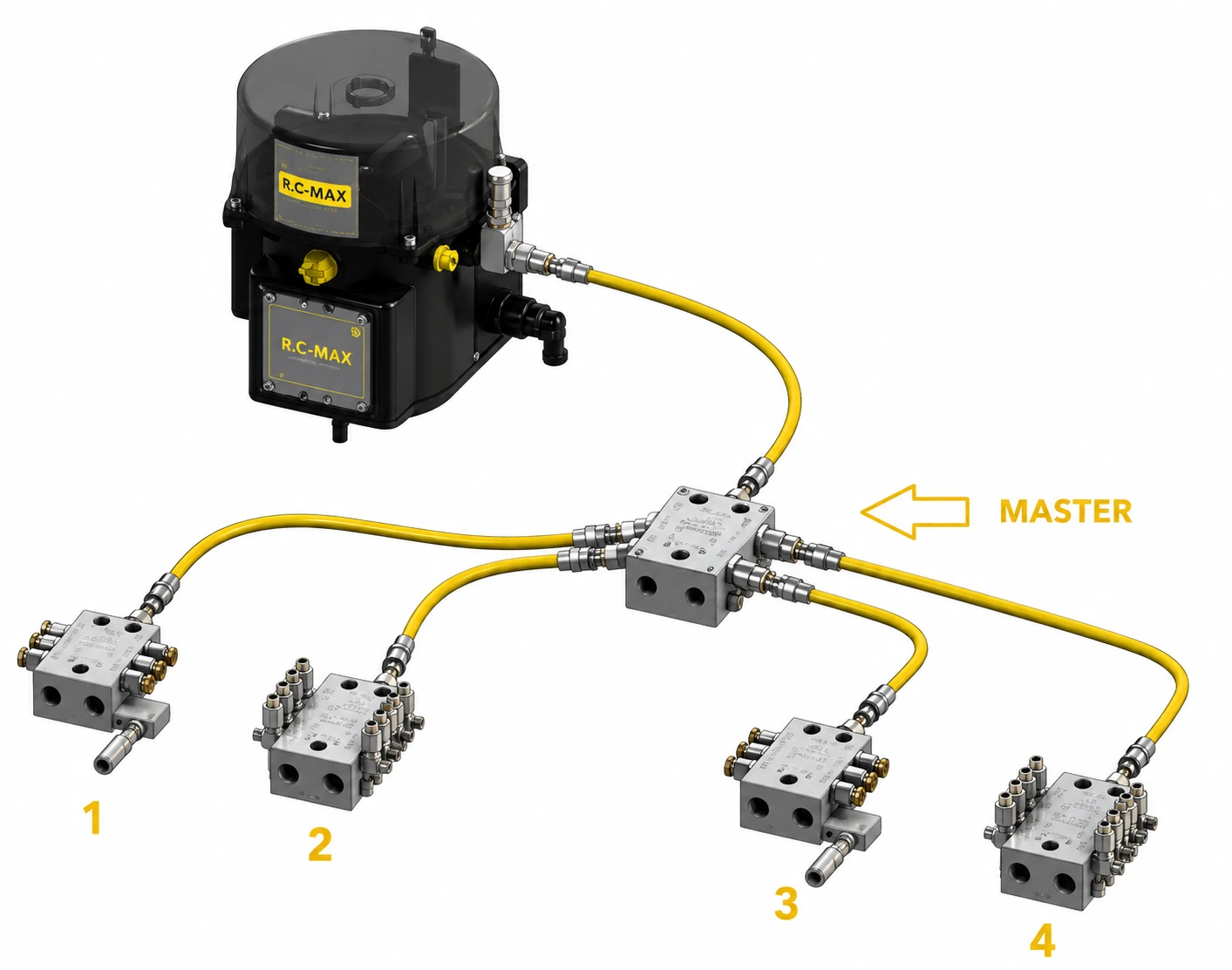

Centralsmøringssystem med Master og nummererede underblokke 1–4

Bogstavtildeling af udgange

Alle udgange på en fordelerblok tildeles bogstaver efter følgende rækkefølge:

  1. Navngivningen starter ved øverste venstre udgang (set forfra)
  2. Fortsæt ned ad venstre side og derefter ned ad højre side
  3. Blindede udgange beholder deres bogstav — der springes ikke i rækkefølgen. Dette sikrer, at opmærkning altid stemmer overens med dokumentationen

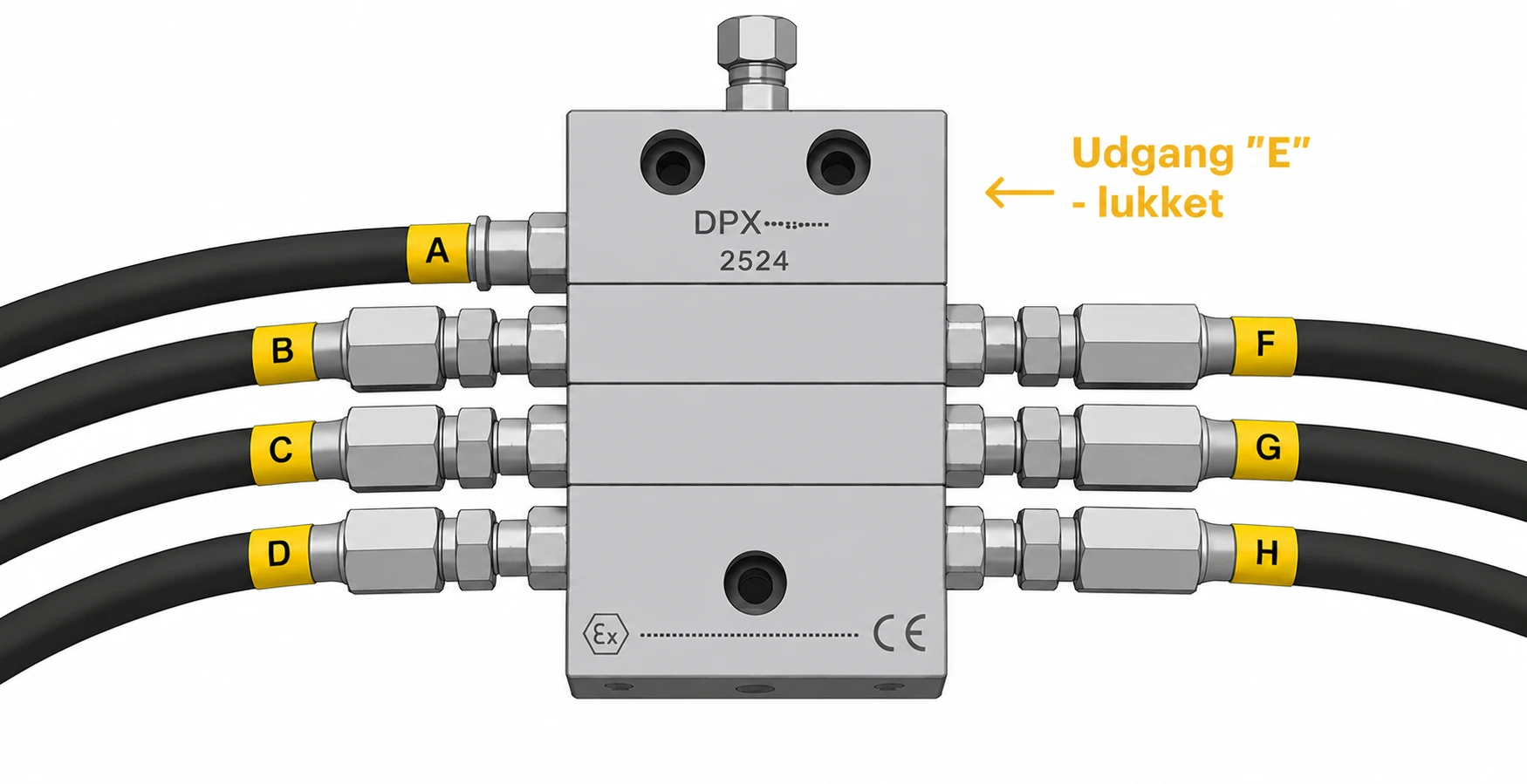

DPX-fordelerblok med bogstavmærkede udgange A–H, udgang E er lukket

Eksempler

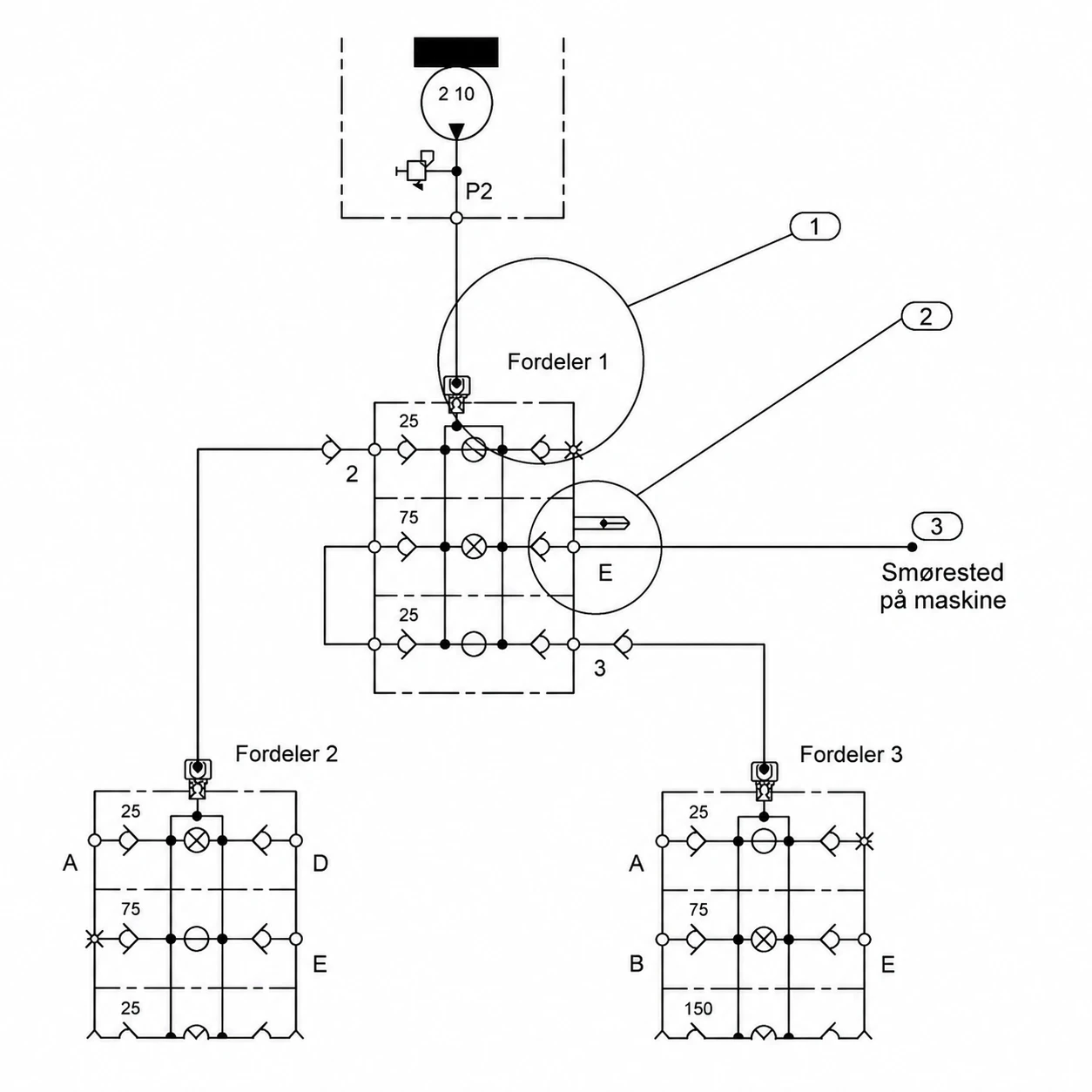

Eksempel 1 – Master med forbindelse til 2 underblokke og ét smørested
Systemdiagram: Master med forbindelse til 2 underblokke og ét smørested
  1. Fordeler 1 (Master)
  2. Udgang E på Fordeler 1
  3. Smørested på maskine

Fordeler 2 og Fordeler 3 er underblokke med udgangene A–E.

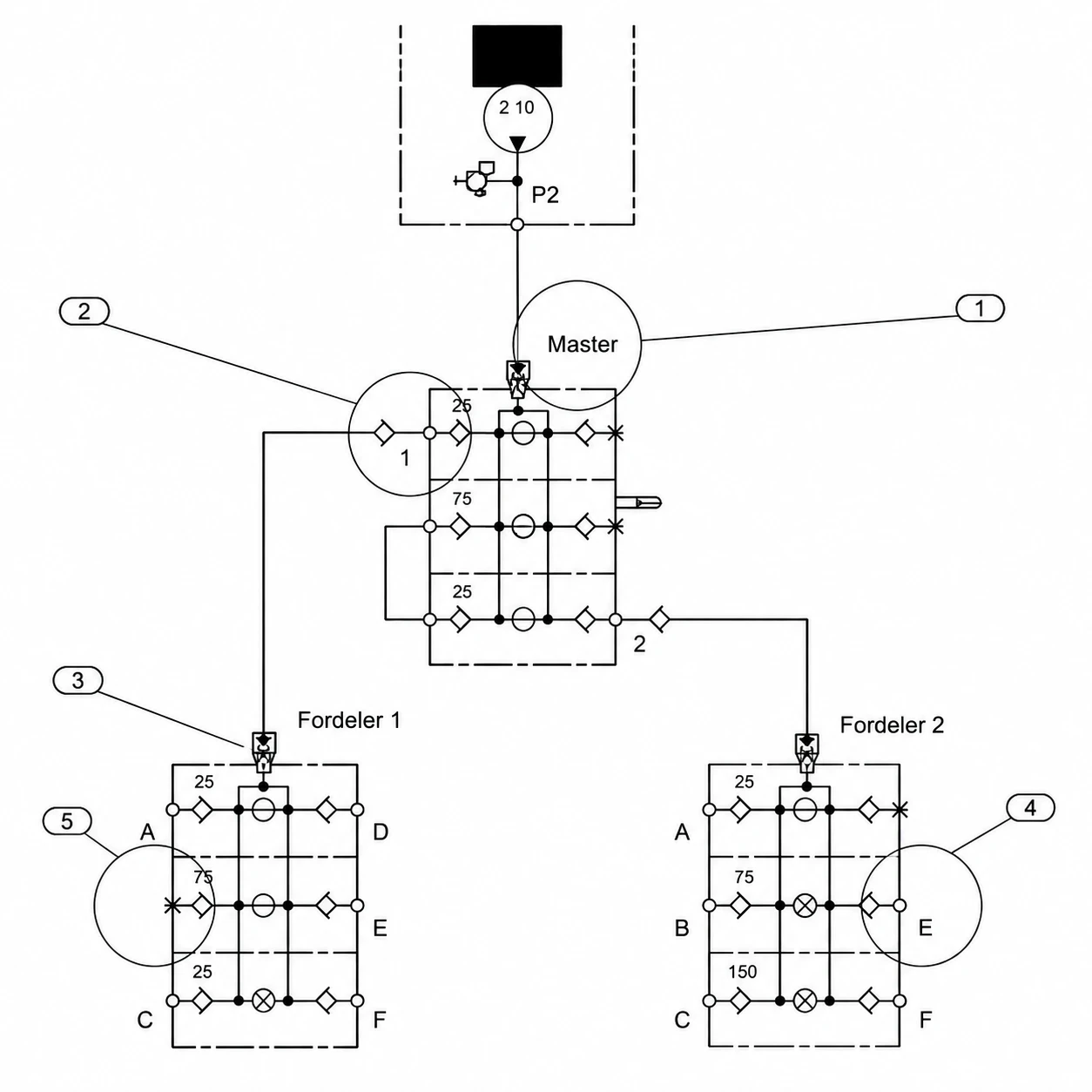

Eksempel 2 – Master med forbindelse til 2 underfordelerblokke og 2 lukkede udgange
Systemdiagram: Master med forbindelse til Fordeler 1 og Fordeler 2
  1. Master
  2. Forbindelse til Fordeler 1
  3. Fordeler 1
  4. Korrekt nummerering af udgang (udgang E)
  5. Lukket udgang (udgang B)
