Diagrammer for rampeopbygninger
Her finder du hydraulikdiagrammer for ramper med spil, drejbare ramper og rampeopbygninger med sideforskydning. Diagrammerne er i PDF og kan frit bruges som reference i dit næste projekt eller fejlsøgning.
Kom tilbage til diagram-oversigten for flere typer, eller se også tipsystemer og pendelside-diagrammer.
Om rampeopbygninger
Rampeopbygninger er hydrauliske løsninger der bruges til at løfte, sænke og dreje ramper – ofte på lastbiler, trailere og specialkøretøjer. En rampe kan være fast, drejbar eller med sideforskydning, og valget af hydraulisk opbygning afhænger af hvor meget bevægelse rampen skal kunne udføre og hvor hurtigt det skal ske.
Diagrammerne ovenfor viser tre typiske opbygninger:

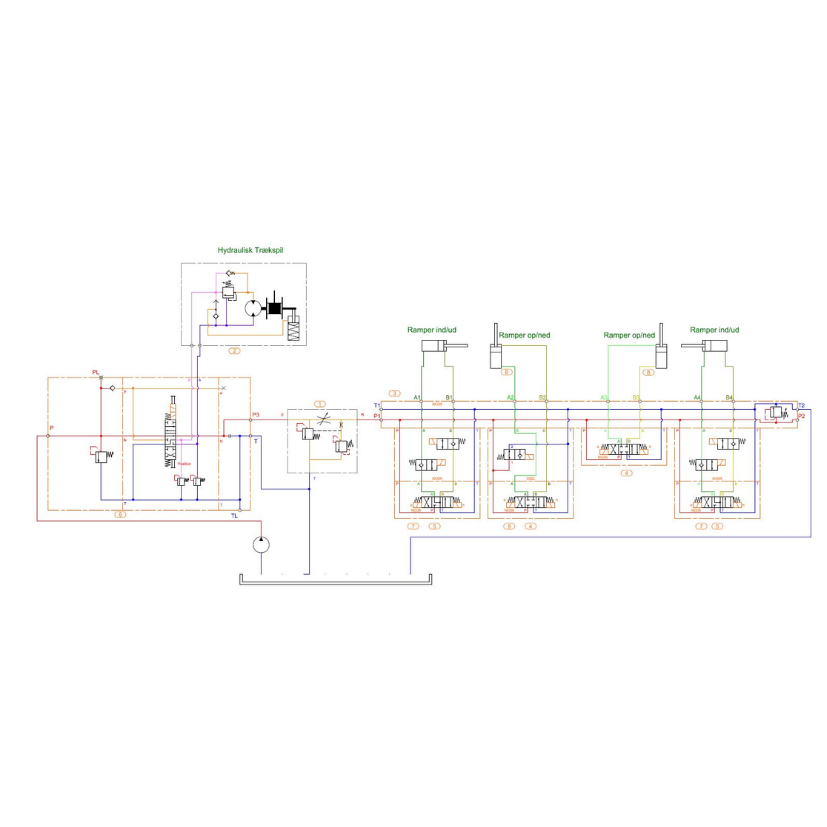

- Spil & drejbare ramper – Opbygning hvor spil og rampe arbejder sammen

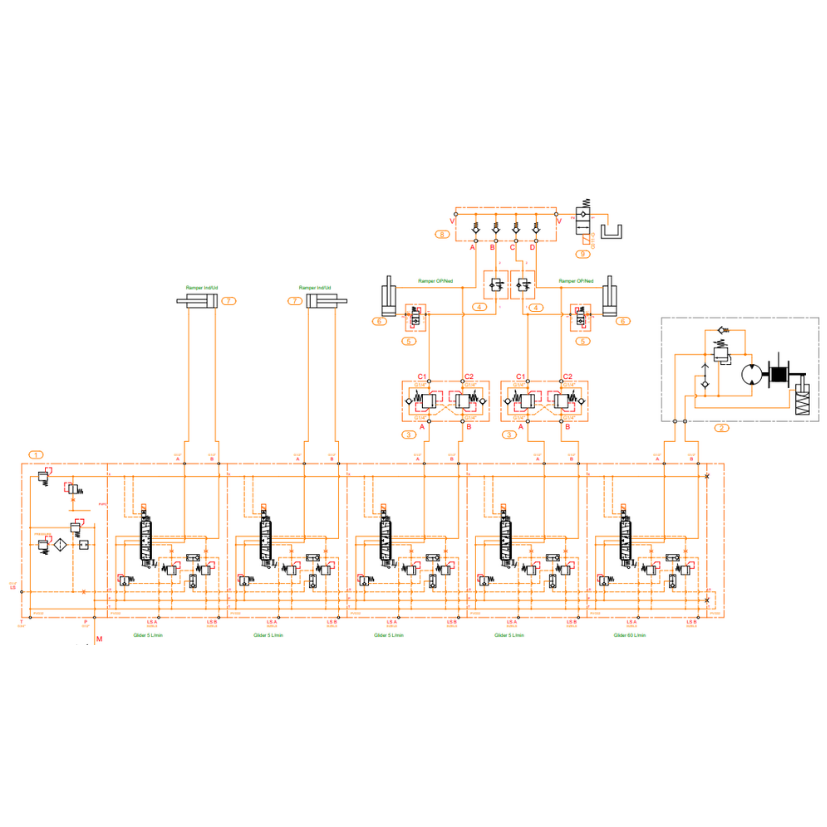

- PDV074 med spil og ramper – Løsning med PDV074-ventil der styrer flere funktioner

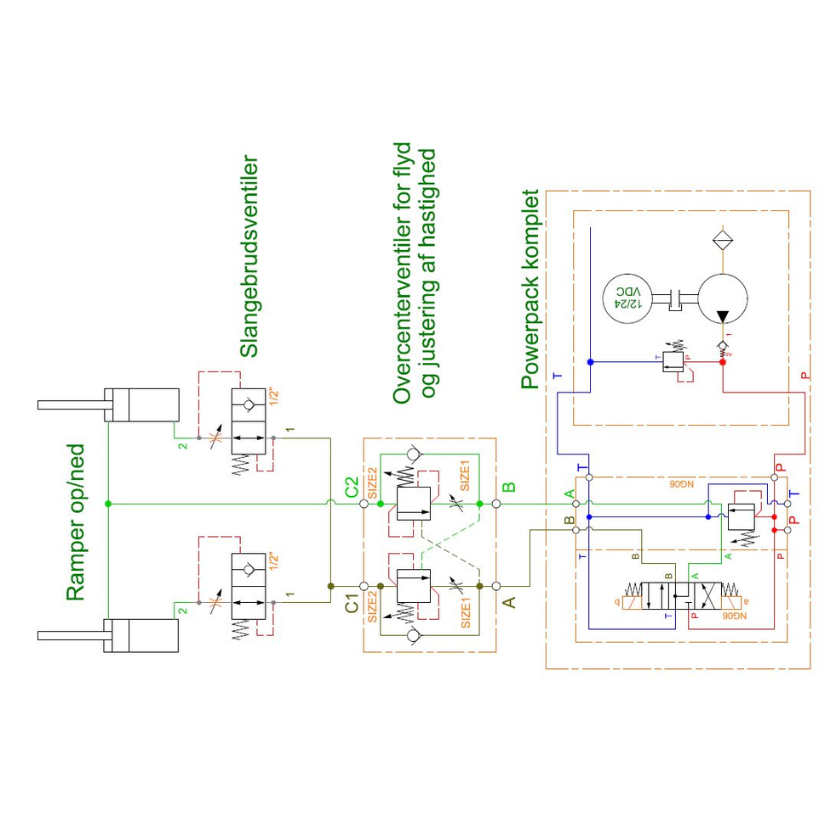

- Power pack med sideforskydning – Kompakt løsning med egen hydraulikstation til rampe med sideforskydning
Har du brug for rådgivning om dimensionering af din rampeopbygning? Vores CETOP 1-certificerede specialister hjælper gerne. Ring på 7514 1500 eller skriv til info@johydraulics.dk.
Se også vores program inden for pumpestationer og styringer samt spil, der ofte anvendes i rampeopbygninger.
